Комплекс ограждающих конструкций Ingermax PHARMA

Фармацевтическое производство – это помещение, в котором происходит процесс превращения химической субстанции в лекарственные средства и стерильные препараты, пригодные для безопасного и эффективного применения миллионами больных. Одним из важнейших элементов правильного построения данного технологического процесса являются чистые производственные помещения, в которых происходят самые ответственные технологические операции по получению лекарственных препаратов.

Комплекс ограждающих конструкций Ingermax Pharmaceutics предназначен для возведения таких помещений и представляет собой одиночные панели, плотно соединяющиеся в единую конструкцию с помощью специальной системы креплений.

В состав комплекса входят:

  • Система самонесущих стеновых панелей (сэндвич-панели)
  • Система подвесного герметичного потолка
  • Герметичные светодиодные светильники
  • Система фальшполов PERFATEN АТЛАНТ
  • Оконечные устройства вентиляции
  • Металлические двери и передаточные окна
  • Элементы обрамления примыканий

Все составляющие комплекса INGERMAX PHARMA производятся в соответствии с высокими стандартами гигиены и безопасности. Стеновые панели представляют собой трехслойную конструкцию, состоящую из различных облицовочных материалов (оцинкованная или нержавеющая сталь, стекло, HPL пластик) с полимерным покрытием и внутренним слоем наполнителя.

  • Панель является финишной отделкой помещения и не требует дальнейшей доработки.
  • Дополнительно, можно компоновать систему шлюзами, боксами, камерами.
  • Данные панели можно использовать в качестве проходного потолка в фармацевтических производствах.
  • Возможность интеграции в конструктив дверных, оконных, оконечных устройств и т.д.

Преимущества системы:

  •  Простота сборки и монтажа любой конфигурации системы и сложности
  • Взаимозаменяемость элементов системы
  • Быстрый демонтаж в любом месте
  • Высокие характеристики несущей способности, теплопередачи, звукоизоляции
  • Компланарность всех поверхностей ограждающих конструкций
  •  Высокая точность проектных параметров
  • Универсальность по видам облицовочных материалов
  • Возможность интеграции панелей контроля доступа, блоков управления и т.п.
  • Возможность прокладки кабель каналов и инженерных сетей
  • Применяемость в медицинской, фармацевтической и микроэлектронной отраслях

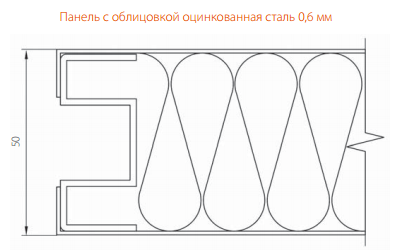

1. Панель оцинкованная

Технические характеристики: габаритные размеры панели универсальные: ширина: 100-1200 мм, длина 100-6000 мм, толщина панели: 50 мм.

Состав панели: в качестве облицовки используется оцинкованная или нержавеющая сталь, внутри расположен утеплитель минераловатный на базальтовой основе плотностью не ниже 100-110 кг/м3

По контуру рамка из алюминиевого профиля со специальным внутренним пазом. Алюминиевый профиль обеспечивает высокую жесткость конструкции. Внутри в панели могут быть предусмотрены кабель каналы для прокладки систем инженерного обеспечения.

Материал облицовки склеивается с алюминиевым профилем и утеплителем специальным клеевым составом, в результате полимеризации клея панель имеет высокую жесткость, прочность и устойчивость.

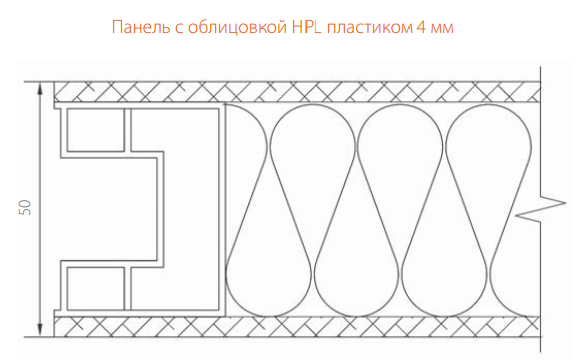

2. Панель с облицовкой HPL пластика

Технические характеристики: габаритные размеры панели универсальные: ширина: 100-1500 мм, длина 100-3050 мм, толщина панели: 50 мм.

Состав панели: в качестве облицовки HPL пластик толщиной 4 мм (разного колора), внутри утеплитель минераловатный на базальтовой основе плотностью не ниже 100-110 кг/м3.

По контуру рамка из алюминиевого профиля со специальным внутренним пазом. Алюминиевый профиль обе-спечивает высокую жесткость конструкции. Внутри в панели могут быть предусмотрены кабель каналы для прокладки систем инженерного обеспечения. Материал облицовки склеивается с алюминиевым профилем и утеплителем специальным клеевым составом, в результате полимеризации клея панель имеет высокую жест-кость, прочность и устойчивость.

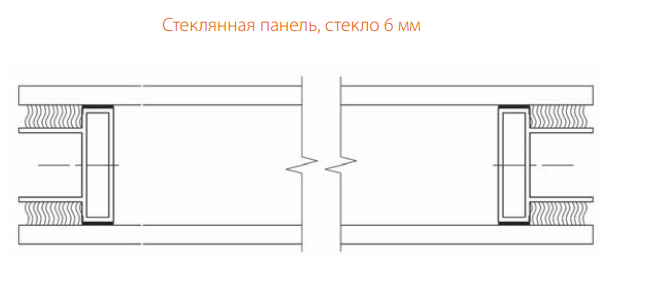

3. Стеклянная панель

Технические характеристики: габаритные размеры стеклянной панели универсальные: ширина: 100-1200 мм, длина 100-3500 мм, толщина панели: 50 мм.

Состав панели: стекла толщиной 6 мм с разными свойствами (Float, закаленное, огнестойкое, с плёнками и т.д). По контуру рамка из алюминиевого профиля со специальным внутренним пазом. Алюминиевый профиль обеспечивает высокую жесткость конструкции стеклянной панели.

Герметизация панели производится бутиловым герметиком. Контур стекла изнутри покрашен кантиком цвета алюминиевого профиля, чтобы визуально с точки зрения эстетики, не был виден сам алюминиевый профиль. Внутрь панели могут быть установлены жалюзийные решетки на электроприводе, либо может быть использовано электрохромное стекло.


Антибактериальное покрытие

Порошковая краска с антибактериальными свойствами, используемая компанией «АСП-Технолоджи» при производстве ограждающих конструкций для чистых помещений является эпоксидно-полиэфирной порошковой краской на основе смеси эпоксидной и полиэфирной смол.

Краска плавится и полимеризуется при повышенной температуре с образованием конечного покрытия. Антибактериальные свойства эпоксидно-полиэфирного порошка основаны на эффективных соединениях, входящих в состав благородных металлов.

Антибактериальное порошковое покрытие может наноситься как на оцинкованную сталь, так и на алюминий.

Лабораторные испытания

В результате проведенных испытаний в лабораторных условиях обнаружена высокая статистически достоверная эффективность антибактериального порошкового покрытия в отношении нозокомиальных антибиотико-резистентных штампов, основных возбудителей инфекции.

Компания «АСП-Технолоджи» предлагает широкоформатную плоттерную печать на металле (и других поверхностях).

Печать на металле – это идеальное решение для реализации проектов «чистых помещений» с уникальным дизайном. Изделие с плоттерной печатью абсолютно экологично.

Не выделяет озон и другие вредные испарения, что безопасно для здоровья и окружающей среды. Печать на металле можно уверенно использовать в интерьерном дизайне «чистых помещений» как фармацевтической, пищевой, и микроэлектронной промышленностях, так и на медицинских объектах. Готовое изделие стойкое к механическим воздействиям, выцветанию, влажности.

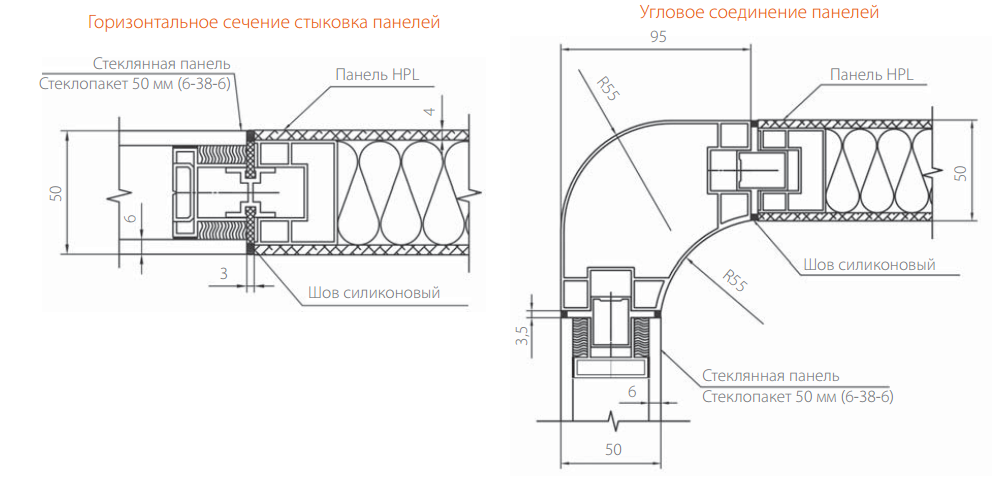

1. Компланарность системы

Все панели и их плоскости абсолютно компланарны по отношению друг к другу и лежат в одной плоскости. Что касается внутренних и внешних углов, они так же являются компланарными.

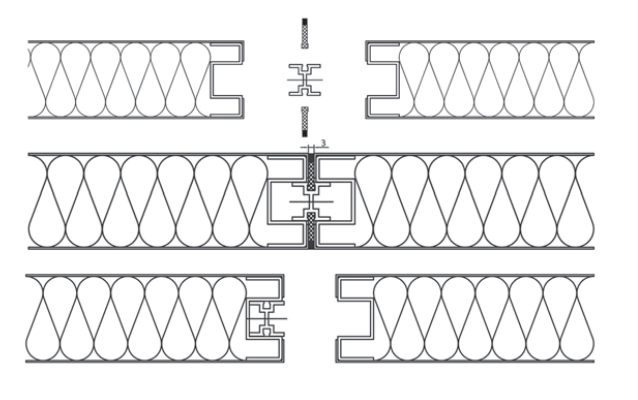

2. Х-Профиль

Принцип сборки и демонтажа панелей можно назвать экстренным. Между панелями устанавливается Х-Профиль, и при демонтировании панели Х-Профиль смещается в сторону одного из внутренних пазов панелей (предварительно удалив герметик и резиновый уплотнитель) после чего панель достаётся и заменяется, установка обратно в обратной последовательности.

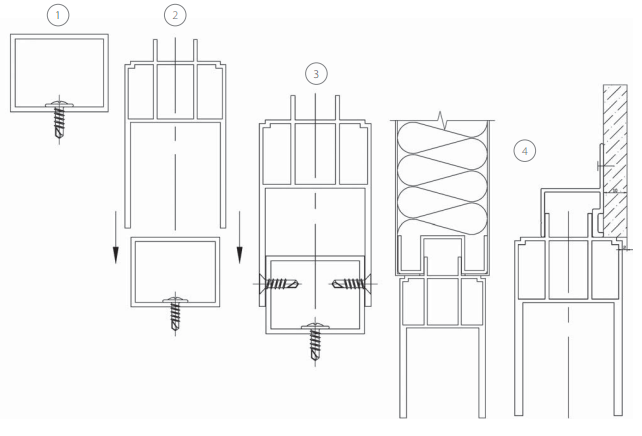

3. Быстрая подготовка к монтажу

В системе используется ряд алюминиевых профилей для удобного и быстрого монтажа основных конструкций.

Преимуществом установки такого основания служит нетребовательное напольное основание, т. е. пол может иметь значительные неровности.

  • Установка профиля основания к полу. Алюминиевый швеллер.
  • Установка опорного профиля, выравнивая его строго по горизонтали.
  • Фиксация потайным саморезом опорного профиля относительно профиля основания.
  • Установка сэндвич-панели или облицовочной панели на опорный профиль.

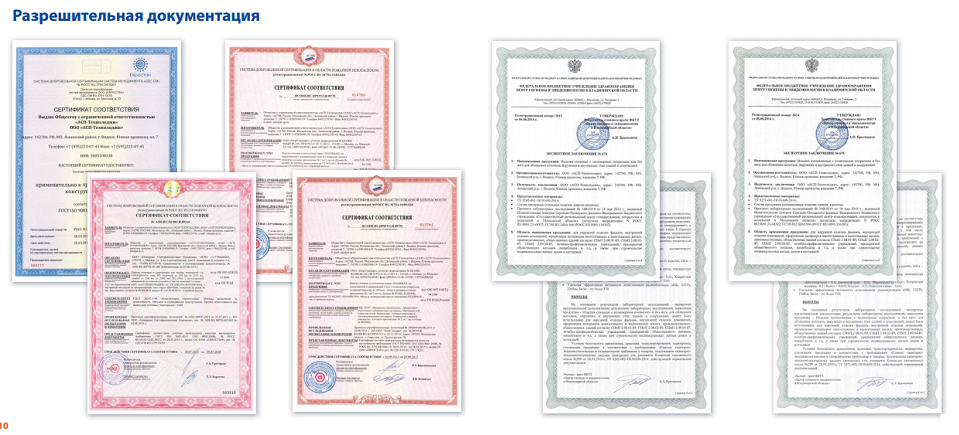

Разрешительная документация
