Подвесной потолок

Особенности

Cкрытая подвесная система; Долговечность; Минимальное отделение частиц с поверхности; Герметичность; Удобство чистки и мытья, стойкость к дезинфицирующим средствам.

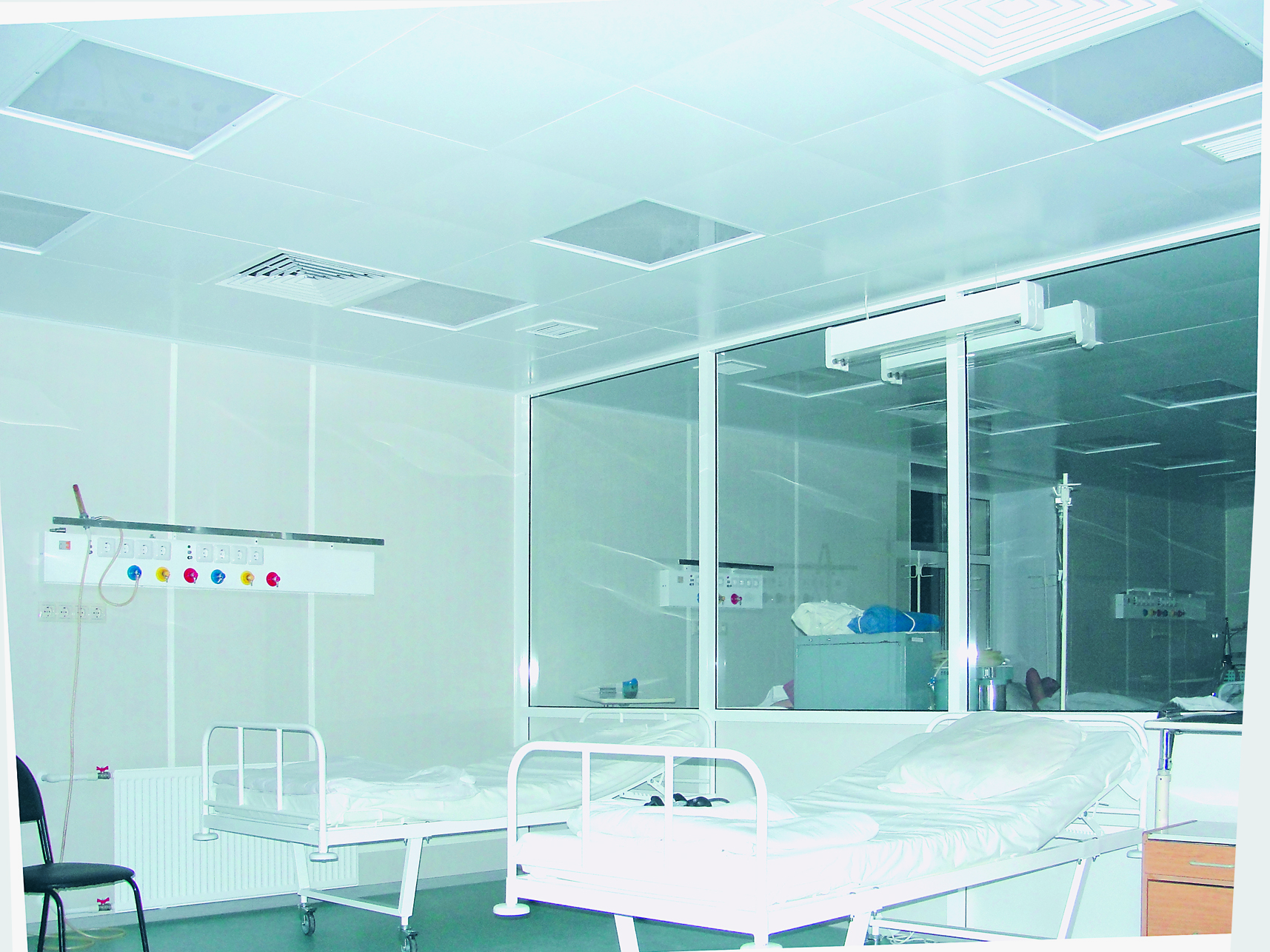

Применяются в ограждающих конструкциях для чистых помещений и контролируемых средах в медицинской, электронной, пищевой, микробиологической и фармацевтической промышленностях, а также в лечебных учреждениях согласно ГОСТ Р ИСО 14644 и ГОСТ Р 52539.

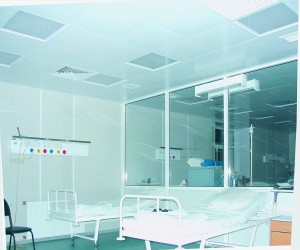

Потолки со скрытой подвесной системой обеспечивают идеальное пространственное решение интерьеров, технологическую компоновку встроенного оборудования, герметичность, простоту монтажа, легкий доступ в запотолочное пространство.

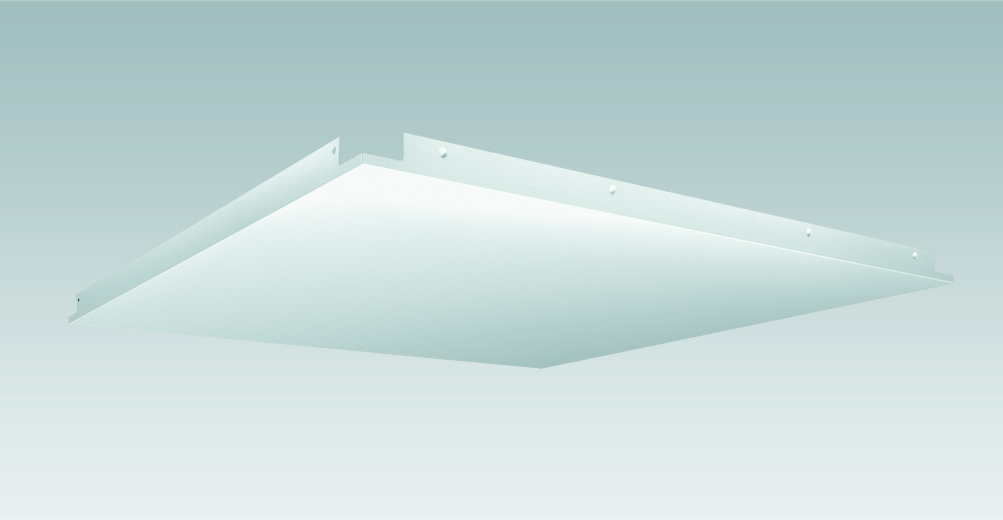

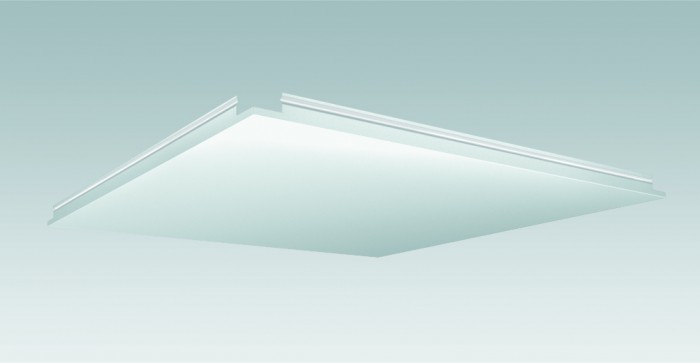

Кассеты производятся из оцинкованной стали, окрашенный порошковой краской.

Характеристики

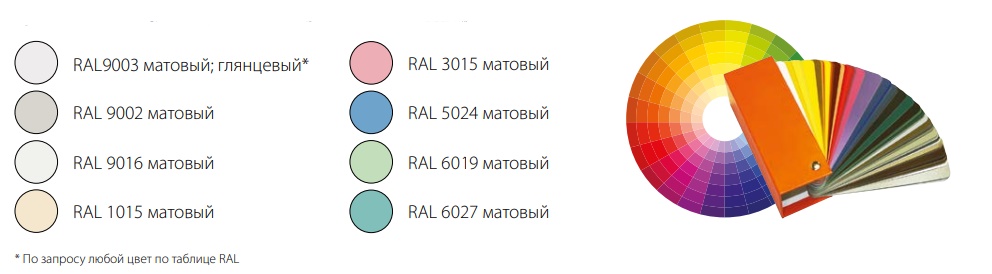

RAL 9003 RAL 9010 RAL 9016 RAL 9003 Антибактериальная

Типоразмеры: 600х600 мм., 1200х600 мм., 625х625 мм. Материал: оцинкованная или нержавеющая сталь, алюминий. Толщина: 0,5 мм; 0,6 мм; 0,7 мм. (применяется с усиленной гребенкой) Тип кромки: 90°. Поверхностная защита: эпоксидно-полиэфирная порошковая краска (возможен окрас потолочных кассет в соответствии со шкалой RAL;  глянцевый, матовый), транспортировочная защитная пвх пленка. Огнестойкость: Г1, В1, Т1, Д1. Звукопоглащение: 0,10 NRC Светоотражение: ≤30% Устойчивость к избыточному давлению — до 40 Па. Устойчивы к ультрафиолету и воздействию дезинфекционных растворов.

По запросу возможно изготовление панели изготавливаются в соответствии с требованиями технических условий (типоразмер, увеличение шумо/теплоизоляционных свойств).

Установка и конструкция

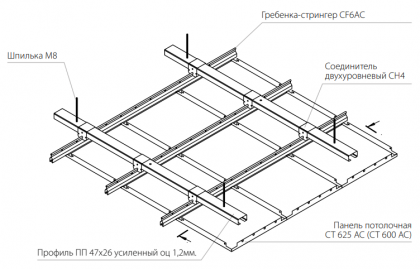

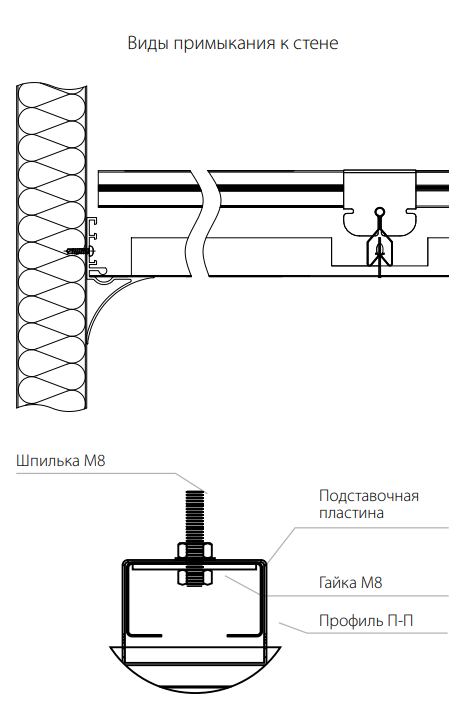

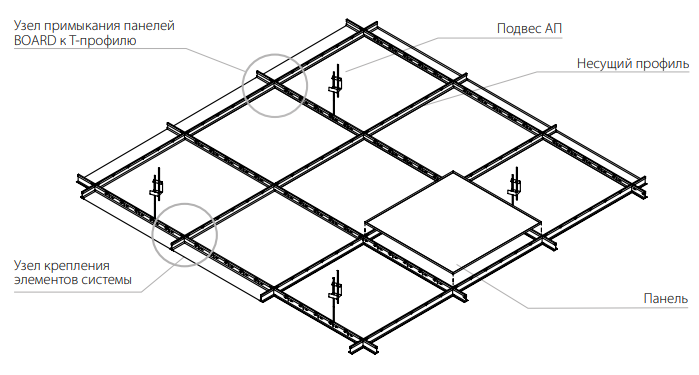

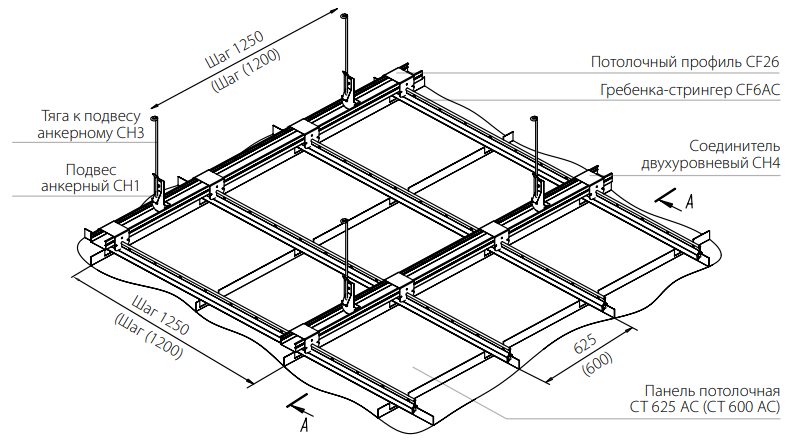

Несущий каркас образован скрепленными между собой металлическими профилями, которые с помощью специальных крепежных узлов подвешиваются к потолку исходного помещения. После сборки несущих профилей образуется жесткая сетка каркаса.

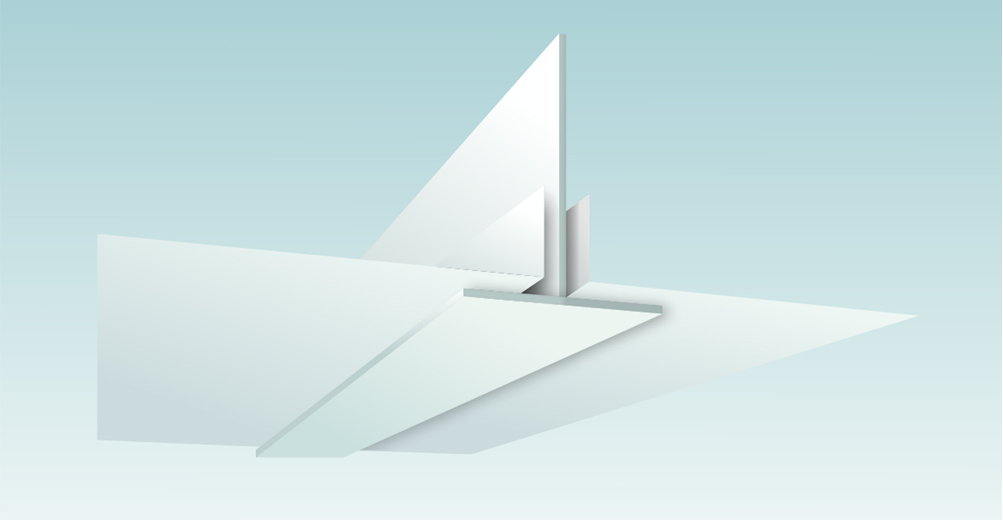

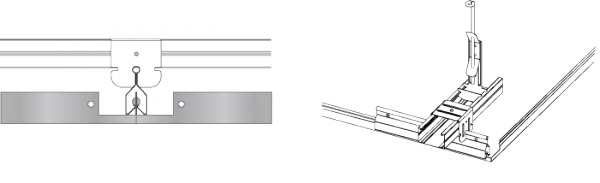

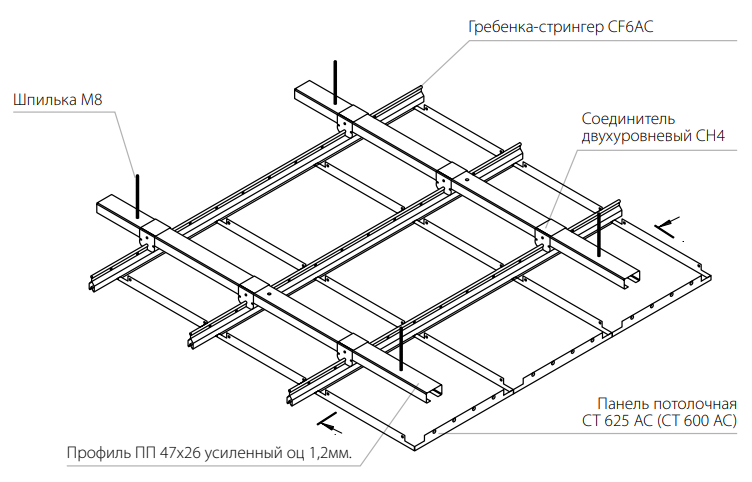

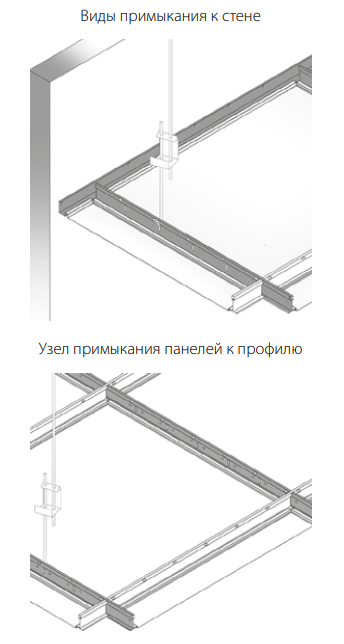

Кассета крепится в направляющие путем защелкивания стенки кассеты в гребенку снизу. Последующая кассета устанавливается в стык с предыдущей, таким образом, несущий каркас закрывается самими кассетами. Демонтаж кассеты можно произвести вакуумным захватом с «присосками».

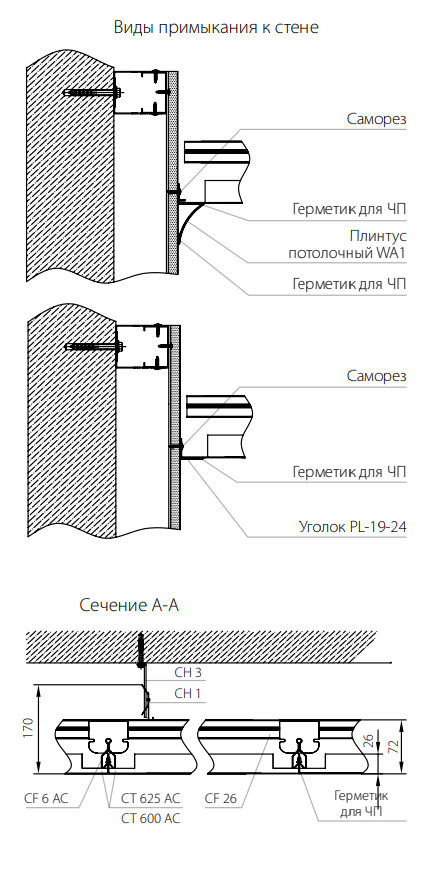

Все швы между панелями и светильниками должны быть уплотнены эластичным нейтральным силиконовым герметиком, чтобы предотвратить проникновение частиц и других загрязнений из-за потолочного пространства.

Потолочные панели, светильники основного освещения должны образовывать ровную поверхность, отвечающую современным требованиям дизайна и эстетики.

При разработке конструкции герметичного подвесного потолка учитываются все необходимые проемы и посадочные места для инженерных систем, необходимых для функционирования этих помещений (обще-обменной и специальной вентиляции, централизованной подачи медицинских газов, электротехнических кабелей и других специальных систем). При разработке документации учитываются требования, необходимые для проведения работ по техническому обслуживанию и ремонту инженерных систем, находящихся в запотолочном пространстве.

Конструкция потолка обеспечивает надежную изоляцию «Технического отсека» от «Чистого отсека».

Нормы расхода элементов системы при монтаже на 1 м²

Условное обозначение	Наименование изделия	Формула расчета
S	потолок кассетный (м2)	= площадь исходного помещения
A	панель (кассета) потолочная СТ6--АС ОЦ = 0,-* мм RAL----*	= S/площадь кассеты + 5%
В	СF6АС (гребенка-стрингер) L = 4.00 м оц.мет.	= длина ребра кассеты* А/4 + 10%
С	СF26 (ПП-47х26) L = 4,00 м оц.мет.	= В/2
D	соединитель двухуровневый для СF26, СF6АС оц.мет.	= А/2
E	СН2 (комплект подвесов, спица L = --- мм)	= А/4+О*4
M	СН1 (анкерный подвес для CF26)	= А/4
N	СН3 (тяга к анкерному подвесу ø=4мм, спица L = --- мм*)	= М
P	WA1 (плинтус потолочный) м.п. RAL----	периметр исходного помещения +10%
L	потолочный люк ревизионный 6--х6-- мм RAL----*	по проекту
O	светильник INGERMAX 418 IP54/54 (6--- мм) RAL----*	согласно светотехнического расчета
G	герметик-замазка “для чистых помещений” картридж 310гр	=S/5 м²
